5 -х пилотна машина мосту з ЧПУ

Fujian Province Hualong Machinery Co., Ltd - одна з провідних 5 -х виробників та постачальників машин та постачальників мосту з ЧПУ. Ласкаво просимо придбати високоякісну мосту 5 Axis Mridge Machine для продажу тут з нашої фабрики. Для консультацій з ціною зв’яжіться з нами.

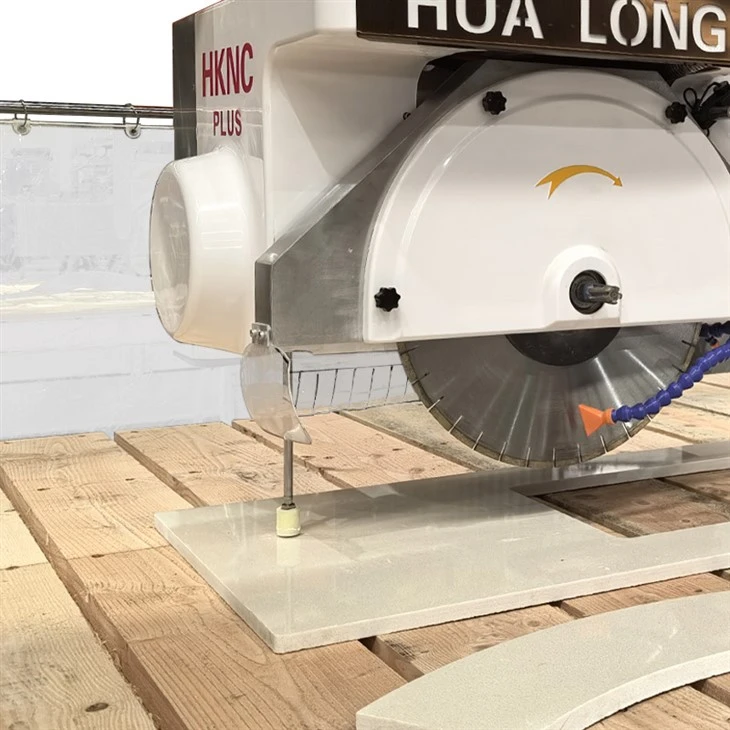

HKNC - 500PLUS - Міст пила 5 Axis Mono-Block Stone Rute Machin

HKNC - 500PLUS оснащений п’яти-осі управління інтерполяцією і є багатофункціональною машиною для різання, формування та гравірування, спеціально розробленим для задоволення потреб у майстерні. Він має просту роботу та надзвичайну універсальність, а також мінімізуючи інвестиційні витрати. Він широко використовується для різання плит і блоків як природного, так і синтетичного каменю, і кераміки.

Функції:
* Зробіть вертикальний, похилий та горизонтальний розріз з дисковим лезом
* Виріжте криві з контуром різання
* Машина з основним інструментом, таким як свердління, кінцевий млин та колесо розкопок
* Поступова маршрутизація для різання, профілювання та гравірування

Поєднайте ці можливості з італійською системою CNC ESA, цифровими сервомоторами та програмним забезпеченням для малювання CAM, щоб легко зробити скорочення. HKNC-500PLUS також може бути оснащений вакуумним маніпулятором для автоматичного переміщення плит для оптимізації використання заготовки під час процесу різання.

Захоплення зображень плит:

Додаток здатний придбати та обробляти фотографії плити шляхом виправлення спотворень об'єктива та внесення коригувань. Використовуючи отримані зображення, на плиті можна розташувати форми, щоб уникнути дефектів матеріалу та визначити текстури, які потребують обробки; Він також може оцінити геометрію країв плит ..



Малюнок та дизайн:



Форми, які слід обробити, можна визначити декількома способами: використання 2D інструментів CAD; імпортуючи файли DXF/DWG, які автоматично витягують інформацію з фотографій (за допомогою модуля оцифрування фотографій); або шляхом імпорту списків у власні формати (наприклад, Excel, CSV). Форми, що підлягають обробці, будуть організовані в детальний список.

Форми позиціонування:

Ці форми можуть бути розташовані на панелі або вручну, або автоматично. Форми, що вкладаються, завантажуються із поточного списку проектів.

Машини

Після того, як форма викладена на плоскому аркуші, послідовність різання може бути оптимізована. Цей процес оптимізації включає у себе видалення перекриття різання, обрізання конфліктуючих відрізаних сегментів та завершення незавершених секцій за допомогою подальшої обробки. Мета оптимізації послідовності різання полягає в мінімізації кількості обертання головки та холостого ходу.

Підтримувані методи обробки включають пряме різання, вигнуте різання, нахилене різання, виріз, різьба та v - канавка.

Підтримувані технології різання включають різання диска, різання струменя води, фрезерування та буріння.

Система використовує автоматизовану поворотну обробку, що дозволяє виконувати операції різання, використовуючи різання/фрезерний різак, або насадка водного струменя.

Маніпулятор присоски рухається і розміщує аркуш для завершення операції різання, а заготовки можна завантажувати та вивантажувати автоматично.

Щоб перевірити послідовність різання, система підтримує управління матеріалами та моделювання віртуальної машини.

Функціональні можливості програмного забезпечення

Корпорація з різанням плит

Інструменти CAD 2D

Ручне/автоматичне гніздування

Розрахунок оптимізованих траєкторій для різання диска

Автоматична обробка відпочинку для завершення скорочень за допомогою вирізання - інструменту для свердління/млин або інструмента для WateRect

Рух шматочків плити через маніпулятор присосних чашок

Придбання та виправлення зображення плити через камеру

Тверне моделювання з видаленням матеріалу та контролем зіткнень

Деталі зображення

01

Система управління - ЧПУ

Бренд: ESA
Оригінал: Італія
Верх системи CNC з сенсорним екраном для легкої налаштування та автоматичної обробки. Це може зробити складну обробку легкою, ідеальною та високоефективною.

02

Програмне забезпечення - Pegasus cad/cam

Бренд: Pegasus

Оригінал: Італія

* Простий у використанні -- Дуже зручно для користувачів, він не вимагає жодної вдосконаленої навички комп'ютера.
* Надійна -- часті оновлення та високоякісна підтримка.
* Потужні - різні модулі та інструменти для великої кількості технологій та машин.

03

Захоплення зображень плит (необов’язково)

Додаток дозволяє придбати та обробити фото плиту, виправляючи спотворення об'єктива та виправляючи його. Завдяки набутому зображенню форми можна розташувати на плиті, уникаючи недосконалості матеріалів, визначаючи нервово, які потрібно обробляти; Також можна кваліфікувати край плити геометрично.

04

Цифровий сервомотор

Бренд: ESA

Оригінал: Італія

Постійне магнітне безщірне сервомотор з інтергрегованими накопичувачами, розробленими для досягнення повної цифрової інтеграції з ЧПУ ЕСА, створює надійну керуючу потужність для осі X, y, Z і C

05

Електро - Шпинделі

високої якості, що контролюється інвертором, що дозволяє коригувати NR. революцій від 0 до 6000 об / хв, тому надання використання леза та алмазних інструментів, таких як основне свердло або фрезерний різак. Зміна інструменту має ручний тип.

06

Модуль гравірування (необов’язково)

* Тип: Електричний шпиндель
* Швидкість обертання: 0-24000 об / хв
* Сила: 5,5 кВт

Порівнюючи з махнічним шпинделем, обертальна швидкість цього електричного шпинделя надто вище. Це робить гравюру тонкою та швидшою, або робить вирізання кривої, різання кута, де подається набагато швидше.

07

Гальванізація (необов’язково)

Гальванування може запобігти зануренню повітря, води та інших корозійних середовищ до сталі, покращити корозійну стійкість машини, підвищувати механічну міцність та продовжити термін служби.

08

Лінійний посібник

Бренд: Hiwin

Оригінал: Тайвань, Китай
Відомі продукти,передача вищої якостіВикористовується на перехресті та Карлінг для високої точності різання та тривалої тривалості життя.



Презентуючий блок леза (необов’язково)

Автоматично вимірювання діаметра леза та діамантового інструменту

Детектор товщини плити (необов’язково)

Походження: Китай

Система для автоматичного виявлення товщини плити.

Платформа гуми (необов’язково)

Водонепроникний і відсутність деформації

Захист дверей (необов’язково)

Безпечна легка завіса рекомендується для запобігання роботи - пов'язаних травм.

Електрична шафа

Компанія Electric, такі як ESA, Schneider, SANCH, приймаються для забезпечення стабільних показників.

Лінійний посібник

Бренд: Hiwin
Оригінал: Тайвань, Китай

Наш сертифікат





Машина різання плит

Кам'яна машина ЧПУ

водяний реактивний машина

1: Усі кам'яні машини повністю перевіряються та перевіряються відділом контролю якості Hualong перед відвантаженням.
2: Безкоштовне технічне обслуговування.
3: Протягом гарантійного періоду 12 місяців, якщо в наших продуктах є дефекти, запасні частини будуть надані безкоштовно; За межами гарантійного періоду запасні частини будуть забезпечені за вартістю.
4: БЕЗКОШТОВНА ВІДПОВІДАЛЬНА, ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ Тренування.
5: 24/7 Технічна підтримка.
6: Англійська версія посібника та посібника з експлуатації надається.

1) Усі деталі, загорнені водонепроникною плівкою ПЕ та/або повітряними бульбашками.

2) Запасні та аксесуарні частини невеликого розміру, упаковані у коробки з фанери.

3) З сталевими мотузками для виправлення в контейнері, анти - ковзання, придатного для відвантаження на великі відстані.

Поширення

Q1: Які кам'яні матеріали підходять для ваших машин?
A1: Наші кам'яні машини широко використовуються для різання та переробки граніту, мармуру, кварцу, пісковика та нових керамічних матеріалів.

Q2: Чи складні кам'яні машини Hualong для встановлення та роботи?
A2: Обладнання Hualong розроблене за допомогою користувачів - дружні функції, використовуючи італійську операційну систему ESA з інтуїтивним інтерфейсом користувача. Ми надаємо детальну інструкцію з встановлення та віддалену технічну підтримку, щоб забезпечити швидкий старт.

Q3: Як гарантується якість наших машин?
A3: Ми використовуємо міжнародні електричні компоненти (наприклад, ESA та Schneider), і кожна машина проходить суворий 72-годинний тест безперервної експлуатації перед тим, як залишити фабрику.

Q4: Який час доставки?
A4: Час доставки для стандартних моделей, як правило, становить близько 30-40 днів. Індивідуальні моделі можуть вимагати більш тривалого часу на основі конкретних вимог.

Q5: Які послуги ви надаєте після надходження обладнання?
A5: Ми надаємо віддалену підтримку керівництва, установки та введення в експлуатацію, а за необхідності на - послуга сайту нашими закордонними інженерами.

Q6: Скільки часу потрібно для встановлення та комісії з кам'яних машин?
A6: Час встановлення та введення в експлуатацію кам'яної машини змінюється залежно від типу та масштабу обладнання.

Q7: Що таке гарантійний період? Що це покриває?
A7: Ми пропонуємо єдину гарантію року -. Всі основні компоненти (електрична система, приводна система тощо) будуть замінені безкоштовно, якщо якісь проблеми якості знайдені під звичайним використанням.

Q8: Що станеться, якщо машина несправно працює?
A8: Наш професіонал після - торгова команда може швидко визначити проблему через телефон, відео чи віддалену діагностику та негайно надати запчастини та технічну підтримку.

Q9: Чи доступні та запасні частини легко доступні?
A9: Ми пропонуємо справжні запчастини, а часто використовувані аксесуари - на складі. Ми також доставляємо деякі носіння деталей з обладнанням, щоб забезпечити безперебійне виробництво.

Q10: Який типовий термін служби машини? Як це підтримується?
A10: Ми рекомендуємо регулярні перевірки електричної системи, змащення путівників та водних ліній, щоб забезпечити стабільну роботу та продовжити термін служби машини.
